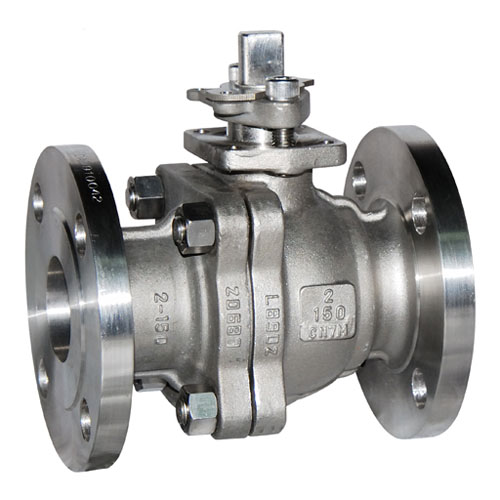

Q41F蒙乃尔球阀产品特点：
Q41F蒙乃尔球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
1、流阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速方便，只要阀体转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座（密封圈）一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、双相钢球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置电动装置、气动装置、液动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行清管通球。

Q41F蒙乃尔球阀技术规范：
设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API6D、API598
蒙乃尔球阀主体材料：Monel 400、Monel K500、M35-1、M35-C

Q41F蒙乃尔球阀压力等级：
PN1.6-10.0Mpa　Class150-600Lb
公称通径：
DN15-DN250　 　1/2"-10"
驱动方式：
手柄、蜗轮蜗杆、气动、液动、电动

相对应的蒙乃尔球阀型号：
Q41F-16M、Q41F-25M、Q41F-40M、Q41F-64M、Q41F-100M、Q41F-150Lb(M)、Q41F-300Lb(M)、Q41F-600Lb(M)、QQ341F-16M、Q341F-25M、Q341F-40M、Q341F-64M、WSV、Q341F-100M、Q341F-150Lb(M)、Q341F-300Lb(M)、Q341F-600Lb(M)、Q41F-16M、Q41F-25M、Q41F-40M、Q41F-64M、Q41F-100M、Q41F-150Lb(M)、Q41F-300Lb(M)、Q41F-600Lb(M)、Q341F-16M、Q341F-25M、Q341F-40M、Q341F-64M、Q341F-100M、Q341F-150Lb(M)、Q341F-300Lb(M)、Q341F-600Lb(M)
适用介质：腐蚀性介质。
Q41F蒙乃尔球阀主要外型尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
RF面 Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
RF面 Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

法兰浮动球阀主要外型尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
MFM面 Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
MFM面 Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500
