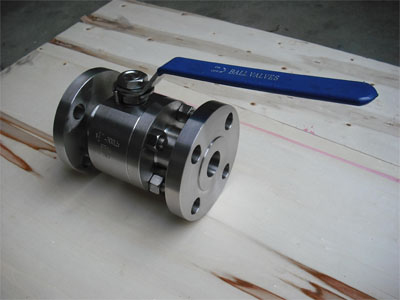

Q41F三段式高压球阀

￥780.00

浙江温州永嘉县

温州鼎建阀门有限公司

本网推荐

图文详情
产品参数

一、Q41F三段式高压球阀产品概述
Q41F三段式高压球阀驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，密封结构可选用软密封、硬密封，公称压力范围PN1.0-32MPa，材质可选用锻钢、锻不锈钢，适用温度：-20～232℃～350℃。
本公司的Q41F三段式高压球阀所有部件均为锻件，采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出，该产品采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏。
二、Q41F三段式高压球阀主要零部件材料表

序号	零件名称	材料
序号	零件名称	Q41F/Y-C	Q41F/Y-P	Q41F/Y-R
1	阀体	碳素钢铸件或锻件	铬镍钛不锈钢铸件或锻件	铬镍钼钛不锈钢铸件或锻件
2	球体、阀杆	2GrL3	铬镍钛不锈钢	铬镍钼钛不锈钢
3	手柄	铸铁/WCB
4	密封圈	增强聚四氟乙烯(VUOLUK PTFE)
5	填料	聚四氟乙烯(PTFE)

三、Q41F三段式高压球阀主要性能规范表

公称压力PN(MPa)	16	32
强度试验压力(壳体)	24MPa	48 MPa
低压密封试验压力(气)	0.5-0.7MPa
高压密封试验压力(液)	17.6 MPa	35.2MPa

四、Q41F三段式高压球阀主要外形尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-Φd	M	H	L0
6.4-22.0	10	210	95	60	18	20	3-Φ18	M24×2	77	220
	15	230	95	60	20	20	3-Φ18	M24×2	85	220
	25	260	105	68	28	20	3-Φ18	M33×2	100	250
	32	300	115	80	38	25	4-Φ18	M42×2	120	300
	40	350	125	90	48	28	6-Φ26	M52×2	150	400
	50	400	165	115	61	32	6-Φ26	M64×3	165	400
	65	490	200	145	75	40	6-Φ29	M80×3	180	500
	80	580	225	170	94	50	6-Φ33	M100×3	200	600
	100	620	260	195	115	60	6-Φ36	M125×4	245	800
	125	750	300	235	146	75	8-Φ39	M155×4	270	850
	150	800	330	255	163	78	8-Φ42	M175×4	300	850
	200	850	400	315	193	90	8-Φ48	M215×6	400	900
32.0	10	210	95	60	18	20	3-Φ18	M24×2	77	220
	15	230	105	68	20	20	3-Φ18	M33×2	85	220
	25	260	115	80	28	25	4-Φ18	M42×2	100	250
	32	300	125	90	38	28	6-Φ26	M52×2	120	300
	40	350	165	115	48	32	6-Φ26	M64×2	150	400
	50	400	200	145	61	40	6-Φ29	M80×2	165	400
	65	490	225	170	75	50	6-Φ33	M100×2	180	500
	80	580	260	195	94	60	6-Φ36	M125×2	200	600
	100	620	300	235	115	75	8-Φ39	M155×2	245	800
	125	750	330	255	146	78	8-Φ42	M175×2	270	800
	150	800	400	315	163	90	8-Φ48	M215×2	300	850
	200	850	480	380	193	120	8-Φ60	M265×2	400	900

五、Q41F三段式高压球阀主要结构图

品牌：	鼎建
型号：	Q41F
结构形式：	浮动球直通式
材质：	碳钢
连接形式：	法兰
公称通径：	15-250 mm
适用介质：	水;蒸汽;油品;各种高腐蚀化学介质;煤气;含尘气体
压力环境：	常压
