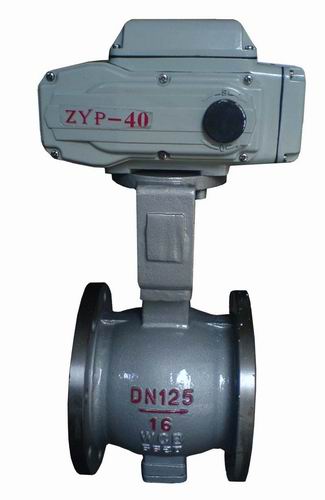

VQ947F电动V型球阀

￥1850.00

浙江温州永嘉县

温州鼎建阀门有限公司

本网推荐

图文详情
产品参数

一、VQ947F电动V型球阀产品概述
VQ947F电动V型球阀是一种直角回转结构的高级电动控制球阀，其由回转型角行程电子式电动执行器和法兰式V型球阀组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。

VQ947F电动V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制，由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。
二、VQ947F电动V型球阀主要零件部件材料表

序号	零件名称	材料名称
序号	零件名称	VQ947F/H/Y-C	VQ947F/H/Y-P	VQ947F/H/Y-R	VQ947F/H/Y-RL
1	底座	WCB	CF8	CF8M	CF3M
2	阀体	WCB	CF8	CF8M	CF3M
3	下阀轴	2Cr13	304	316	316L
4	密封圈	聚四氟乙烯(PTFE)/对位聚苯(PPL)/硬质合金/不锈钢
5	球体	2Cr13	CF8	CF8M	CF3M
6	上阀轴	2Cr13	304	316	316L
7	填料	柔性石墨+不锈钢/聚四氟乙烯(PTFE)
8	填料压盖	WCB	CF8	CF8M	CF3M
9	压板	WCB	CF8	CF8M	CF3M

三、VQ947F电动V型球阀主要性能参数表

公称压力 PN(MPa)	试验压力		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4MPa	1.76MPa	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃～550℃
2.4	3.75MPa	2.75MPa
4.0	6.0MPa	4.4MPa
应用规范	连接法兰	JB79-59、 GB20592-97、AMSI B16.5
	检验和试验	JB/T 9092-99 、API 598

四、VQ947F电动V型球阀主要技术参数表

公称通径DN(mm)	25	32	40	50		65	80	100		125	150	200	250		300	350	400
额定流量系数Cv	32	43	78	90		160	250	360		610	1120	1850	2950		3700	7195	11466
公称压力PN(MPa)	1.6-6.4
流量特性	近似等百分比、直线特性
阀板转角(度)	0°～至90°(可调)
允许泄漏量等级	软密封：零泄露硬密封：≤额定Cv×0.001%					软密封：VI微气泡级；金属密封：≤额定CV×0.065%
动作时间(S/90度)	8.5～30					36～60
可调节比	250:1							300:1

基本误差	回差				死区				输入信号					输出信号
全行程的≤±2%	全行程的≤±2%				全行程的≤0.8%				4～20mADC					4～20mADC

五、VQ947F电动V型球阀主要外型尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	L1	D	D1	D2	b	Z-ød	Dc	H1
1.6	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	16/18	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	18	4-ø18	75	100
	80	165	82.5	195/200	160	135/138	20	8-ø18	89	108
	100	194	97	215/220	180	155/158	20	8-ø18	113	117
	125	210	105	245/250	210	185/188	22	8-ø18	140	140
	150	229	114.5	280/285	240	210/212	24/22	8-ø23/8-ø22	164	177
	200	243	121.5	335/340	295	265/268	26/24	12-ø23/12-ø22	205	200
	250	297	148.5	405	355	320	30/26	12-ø25/12-ø26	259	252
	300	338	169	460	410	375/378	30/28	12-ø25/12-ø26	300	270
2.5	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	20	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	22	8-ø18	75	100
	80	165	82.5	195/200	160	135/138	22/24	8-ø18	89	108
	100	194	97	230/235	190	160/162	24	8-ø23/8-ø22	113	117
	125	210	105	270	220	188	28/26	8-ø25/8-ø26	140	140
	150	229	114.5	300	250	218	30/28	8-ø25/8-ø26	164	177
	200	243	121.5	360	310	278	34/30	12-ø25/12-ø26	205	200
	250	297	148.5	425	370	332/335	36/32	12-ø30	259	252
	300	338	169	485	430	390/395	40/36	16-ø30	300	270

品牌：	鼎建
型号：	VQ947F
结构形式：	固定球直通式
材质：	碳钢
连接形式：	法兰
公称通径：	25-300 mm
适用介质：	水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质
压力环境：	常压
