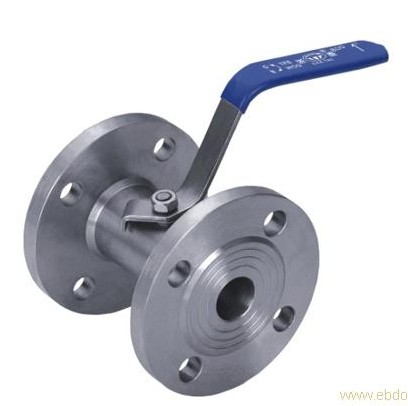

Q41F广式法兰球阀

￥140.00

浙江温州永嘉县

温州鼎建阀门有限公司

本网推荐

图文详情
产品参数

Q41F广式法兰球阀产品用途：
Q41F广式法兰球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

公称压力:1.6-4.0MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体
Q41F广式法兰球阀产品简介：
广式法兰球阀体积小、安装方便的特点，又具有国标法兰全通径不易泄漏的优点，一举改变了以往方式法兰球阀流量小，易泄漏的固疾，也解决了国标法兰球阀过于笨重的缺点，而具阀体可采用精铸造工艺，外形美观大方。全通径、大径量，连接尺寸符合广式法兰球阀标准，预计将在越来越多的管道上得到广泛的使用。
Q41F广式法兰球阀主要零件材料：

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q41F-16C、Q41F-25C Q41F-40C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL	聚四氟乙烯PTFE对位聚苯PPL
硝酸类	Q41F-16P、Q41F-25P Q41F-40P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸类	Q41F-16R、Q41F-25R Q41F-40R	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

Q41F广式法兰球阀外形尺寸：

公称通径		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DNmm	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2	10	15	92	95	65	45	14	2	4-14	60	110
20	3/8″	12.6	20	106	75	105	55	14	2	4-14	65	110
25	1″	17	24	109	85	115	65	16	2	4-14	70	110
32	1 1/4″	22	32	126	100	135	78	16	2	4-18	85	145
40	1 1/2″	25	38	136	110	145	85	16	3	4-18	90	145
50	2″	32	46	154	125	160	100	18	3	4-18	98	177
65	2 1/2″	44	60	170	145	180	120	20	3	8-18	110	190
80	3″	50	72	195	160	195	135	22	3	8-18	130	240
100	4″	65	92	215	180	215	155	22	3	8-18	150	260

品牌：	鼎建
型号：	Q41F
结构形式：	浮动球直通式
材质：	碳钢
连接形式：	法兰
公称通径：	15-100 mm
适用介质：	水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氢气;液化气
压力环境：	常压
